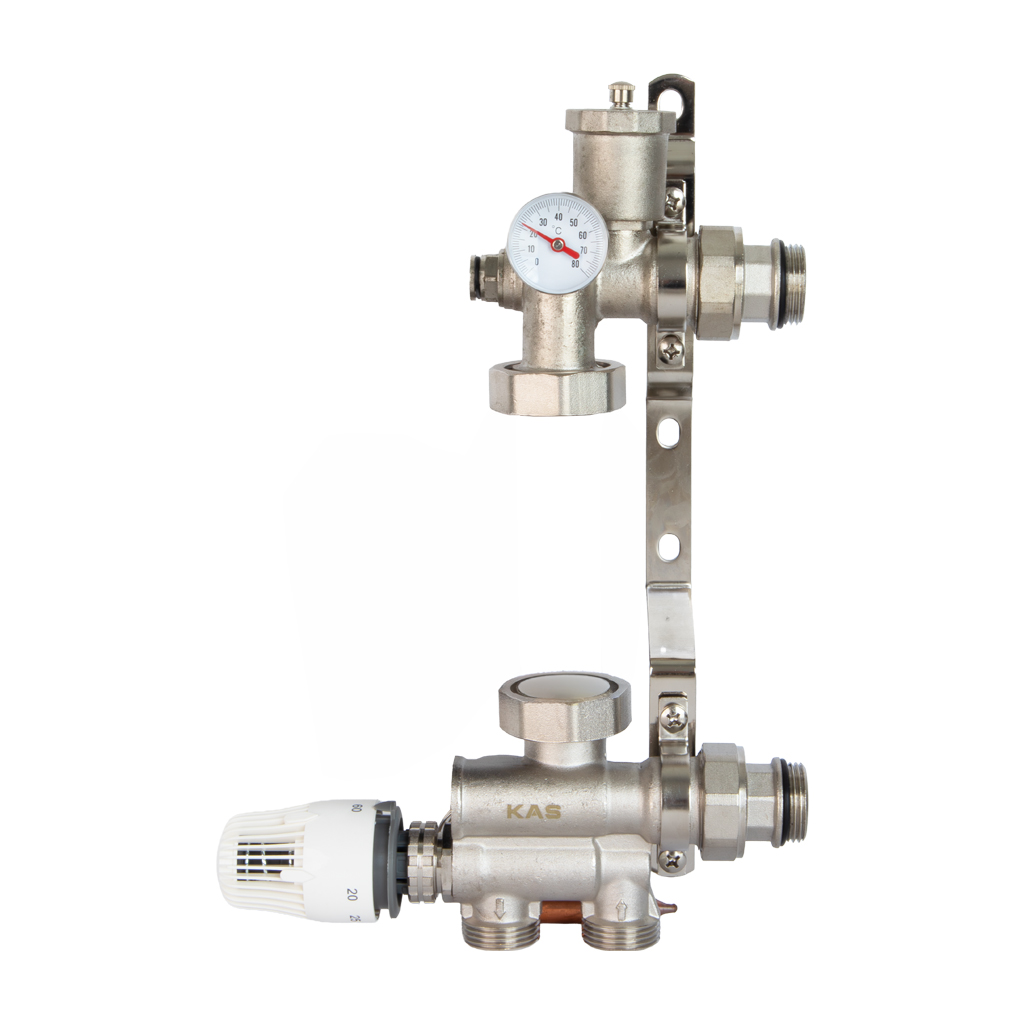

Bypasslı Kompakt Karışım Devresi – TİP 3
Teknik Bilgiler
| Ürün Adı | Bypasslı Kompakt Karışım Devresi – TİP 3 |
| Kod | 20.01.005 |
| Birincil devredeki maksimum akışkan sıcaklığı | 90°C (Sirkülasyon Pompası Hariç) |
| Maksimum Çalışma Basıncı | 10 bar |
| Termostatik başlığın ayar aralığı | 20–60 °C |
| Termometre ölçüm aralığı | 0–80 °C |
| Baypas valfi açıkken yük kaybı (sabit değer ayarı) | 4,8 Kv (max) m³/saat |
| Karıştırma vanası basınç kaybı | 3 Kv |
| Kollektör bağlantı dişi | G1″ ve merkezler arası mesafe 210 mm |
| Ana hat giriş ve çıkış bağlantı ölçüsü | G1″ ve merkezler arası mesafe 50 mm |
| Sirkülasyon pompası bağlantı ölçüsü (Tedarik kapsamına dahil değildir.) | G1 1/2″ ve yükseklik mesafesi 130 mm |
| Karışım devresi termostatik başlığı bağlantı dişi | M30x1.5 |
| Bypass vanası ayar aralığı | 0,1–0,5 bar |
| Kullanım Alanı | Isıtma Sistemleri |

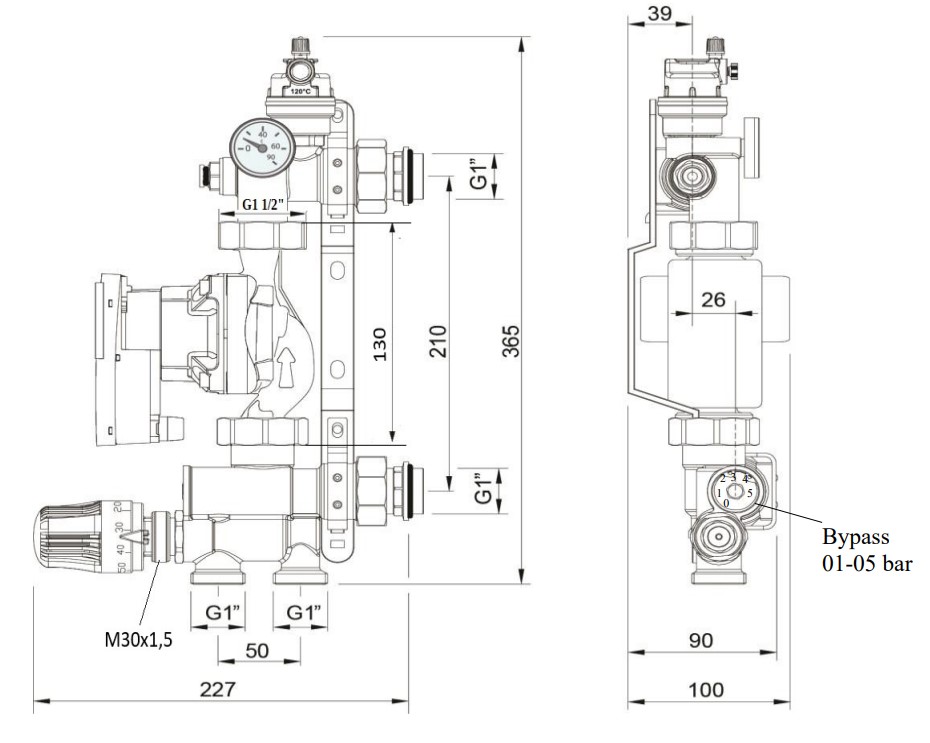

Teknik Çizimler
| Parça ismi | Malzeme tipi | Malzeme serisi |
|---|---|---|
| Ana gövde parçaları, bağlantılar, rakorlar, bypass grubu | Pirinç döküm, pirinç sıcak dövme | OTS 60Pb2 CW617N |
| Bağlantı O-ringleri | Etil propilen elastomer | EPDM 70Sh |
| Bypass vana volanı, termostatik başlık gövdesi, koruma kapağı | Akrilonitril-bütadiyen -stiren | ABS |
Belgeler
Kurulum ve Kullanım Talimatı
- Montaj öncesi, bypasslı kompakt karıştırma devresinin içine çalışmasını etkileyecek yabancı madde girmemesi için montaj anına kadar paketten çıkarmayınız.
- Taşıma ve sevkiyat sırasında oluşabilecek her türlü hasara karşı önlem alın.
- Montaj öncesi tesisatınızdaki her türlü yabancı maddeyi temizleyiniz.
- Montaj sırasında bypasslı kompakt karıştırma devresi üzerindeki vanalar kapalı konumda olmalıdır.
- Kurulum sırasında aşırı yapıştırıcı veya uygun olmayan herhangi bir madde kullanmayın.
- Bypasslı kompakt karıştırma devresini boyamayınız, aşındırıcı kimyasallar ile temas ettirmeyiniz
- Bypasslı kompakt karıştırma devresini açmak veya kapatmak için başka bir alet kullanmayınız ve vanaların kollarını/volanlarını çıkarmayınız.
- Bypasslı kompakt karışım devresindeki herhangi bir hasar veya bozukluk durumunda yetkililer tarafından değiştirilmesi gerekmektedir.
- Kurulum ve kullanım talimatlarına uymak zorunludur. Aksi takdirde ürün garanti dışı kalacaktır.
- Garanti belgesini almayı unutmayınız. Bu belge yalnızca ilgili fatura ile birlikte geçerlidir.
